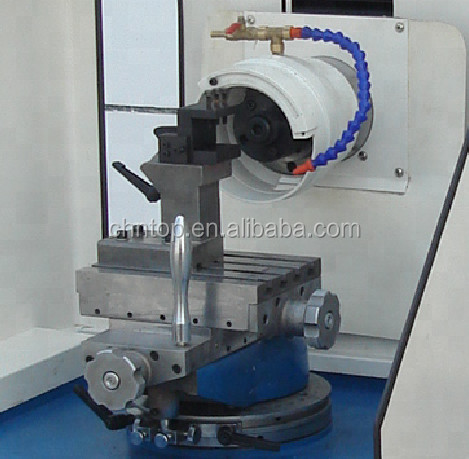

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC

สถานที่กำเนิด จีน หูหนาน
ชื่อแบรนด์ CHN-TOP
ได้รับการรับรอง CE
หมายเลขรุ่น ZT-120
จำนวนสั่งซื้อขั้นต่ำ 1SETS
ราคา Negotiable
รายละเอียดการบรรจุ บรรจุภัณฑ์ไม้
เวลาการส่งมอบ 20-60 วันทำการ
เงื่อนไขการชำระเงิน L/C, D/P, T/T
สามารถในการผลิต 30 ชุดต่อเดือน

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ยี่ห้อ CHN-TOP หมายเลขรุ่น ZT-120
ระบบนิวเมติก แบรนด์ SMC ของญี่ปุ่น กล้อง CCD JAPAN Monitor
แสงสูง

เครื่องบด CE PCD

,

เครื่องบด PCD 4200 รอบต่อนาที

,

เครื่องบดเครื่องมือ CNC 4200 รอบต่อนาที

คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
Radius Tip 0-70mm
Grinding pressure 0-450N Adjustable
Spindle speed 0-4200RPM adjustable
Grinding wheel size 150*40*40mm (D*H*T)
Grinding wheel oscillation frequency 0-45/min adjustable
Grinding wheel oscillation distance 0-70mm adjustable
Grinding wheel height adjustment 140mm
Grinding wheel stroke range 400mm
Grinding wheel inclination -13°-+24°
Cross table swiveling angle 0-270°
Size of cross table 210*160mm with 4 T slots
Workable infeed hand wheel division 0.001mm/ 1 division
Spindle Power 2.2KW
Dimension 1850*2200*1650mm( L*H*W)
Net weight 2000kgs
ฝากข้อความ
Radius Tip 0-70mm
รายละเอียดสินค้า

ระบบออนไลน์ SERVO MOTOR CONTROL GRINDING HEAD สำหรับ PCD GRINDING MACHINE

ZT-120 เป็นรุ่นคลาสสิกสำหรับการเจียรเพชร PCD PCBNข้อกำหนด:

1. หัวเจียรขึ้นลงได้

2. การแกว่งแกน X คือ 400mm

3. หัวเจียรสามารถมีมุมได้ ความเอียงคือ -13º-+24°

4. กำลังแกนหมุน 2.2kw

5. การควบคุมเซอร์โวมอเตอร์ทั้งหมดเป็นแบรนด์ไต้หวัน



เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 0

คุณสมบัติ

  • ตัวเครื่องและการหล่อทั้งหมดมีอายุมากกว่า 18 เดือนโดยธรรมชาติ
  • SCHNEEBERGER รางสไลด์เชิงเส้นสำหรับงานหนักและแม่นยำเพื่อความแม่นยำและอายุการใช้งาน
  • โต๊ะทำงานหมุนได้สูงถึง 270 องศาพร้อมตัวหยุดตำแหน่งที่ปรับได้และล็อคอย่างรวดเร็ว
  • ระบบนิวแมติกทั้งหมดใช้แบรนด์ JAPAN SMC เพื่อให้ป้อนและป้อนอย่างรวดเร็ว
  • ตัวเข้ารหัสตะแกรงเชิงเส้นและตัวเข้ารหัสมุมของรุ่นนี้คือ FAGOR ตรวจสอบให้แน่ใจว่ามีการระบุที่แม่นยำ
  • กล้อง CCD พร้อมจอ LCD และสเกลที่แม่นยำเพื่อการติดตั้งและตรวจสอบได้ง่ายระหว่างการเจียร
  • ขอบเขตจอภาพ LCD พร้อมระบบซูมปรับกำลังขยายได้ตั้งแต่ 7 - 45 รัศมี 0.05 สามารถเจียรและตรวจสอบได้













CHN-TOP เครื่องบดซีรีส์รุ่น พิมพ์
ZT-90 คู่มือ
ZT-90A CNC กึ่งอัตโนมัติ 2 แกน
ZT-120 คู่มือ
ZT-120R กึ่งอัตโนมัติ พิเศษสำหรับเครื่องมือโรตารี่
ZT-180 อัตโนมัติเต็มรูปแบบ




พารามิเตอร์ทางเทคนิค

1. แกนหมุนและล้อเจียร

เส้นผ่านศูนย์กลางของล้อเจียร 6A2 150*40*40
พลังแกนหมุน 2.2KW
ความเร็วแกน ปรับได้ 0-4200 รอบต่อนาที
ความลาดเอียงของล้อเจียร -13°-+24°
บดดัน ปรับได้ 0-450N



2. การสั่นของล้อเจียร (แกน X)

การปรับความสูงของล้อเจียร 140mm
ความถี่การสั่นของล้อเจียร ปรับได้ 0-45/นาที
ระยะการสั่นของล้อเจียร ปรับได้ 0-70 มม
หินเจียร ช่วงการเดินทางการสั่น 400mm




3. ระบบตรวจสอบ CCD

เวลาการจัดการสูงสุด 70 ครั้ง
ระบบวัด CCD ระบบออนไลน์
เฝ้าสังเกต จอ 17 นิ้ว



3. ระบบตรวจสอบ CCD

เวลาการจัดการสูงสุด 70 ครั้ง
ระบบวัด CCD ระบบออนไลน์
เฝ้าสังเกต จอ 17 นิ้ว





แบบอย่าง

ZT-120
รัศมีปลาย 0-100มม.
บดดัน ปรับได้ 0-450N
ความเร็วแกน ปรับได้ 0-4200 รอบต่อนาที
ขนาดล้อเจียร 150*40*40 มม. (D * H * T)
ความถี่การสั่นของล้อเจียร ปรับได้ 0-45/นาที
ระยะการสั่นของล้อเจียร

 ปรับได้ 0-70 มม

การปรับความสูงของล้อเจียร 140mm
ช่วงจังหวะของล้อเจียร 400mm
ความลาดเอียงของล้อเจียร -13°-+24°
มุมหมุนของโต๊ะข้าม 0-270°
ขนาดของโต๊ะไม้กางเขน 210*160mm พร้อมช่อง 4 T
แผนกล้อมือป้อนเข้าที่ใช้การได้ 0.001mm/ 1 ดิวิชั่น
พลังแกนหมุน 2.2KW
มิติ 1850*2200*1650mm(L*H*W)

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 1



เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 2

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 3

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 4

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 5

























เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 6

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 7

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 8

ตัวอย่างการบด

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 9



















เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 10







มุมมองโรงงาน

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 11

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 12

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 13











































CHN-TOP เป็นบริษัทที่นำเสนอโซลูชั่นที่ครอบคลุมสำหรับการทำเครื่องมือเพชร

เครื่องจักร: เครื่องบดเพชร PCD/PCBN, เครื่องประสานสูญญากาศ, เครื่องตัดเลเซอร์,
เครื่องตัดเศษ, เครื่องแกะสลักเลเซอร์และเครื่องขัด
วัสดุ: ช่องว่าง PCD / PCBN ที่มีชื่อเสียงระดับโลกเช่น ILJIN, Element six, Hypersion, Adico, CHN-TOP
CTSTC, SF ด้วยราคาที่แข่งขันได้
บริการเครื่องจักรกล: การตัดสำหรับเซ็กเมนต์, บริการประสานสำหรับคัตเตอร์ MD/PDC, เครื่องมือ PCBN,
บริการบากสำหรับเครื่องมือ บริการตัดเฉือนเศษ และบริการเจียร





เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 14

เครื่องเจียร PCD 4200RPM ที่ผ่านการรับรอง CE, เครื่องบดเครื่องมือ CNC 15

คำถามที่พบบ่อย
ถาม: คุณเป็นบริษัทการค้าหรือผู้ผลิต
A: เราเป็นโรงงานสำหรับ PCD, CBN เครื่องมือเพชรอุปกรณ์และบริการ เรามี R&D ของเราเอง

ทีมงานและการประชุมเชิงปฏิบัติการการผลิตเราสามารถพัฒนาผลิตภัณฑ์ที่เป็นเอกลักษณ์เฉพาะของลูกค้าได้ตามความต้องการ

ถาม: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?
ตอบ: โดยทั่วไปจะใช้เวลา 2-3 วันสำหรับการตัดเฉือนเครื่องมือเพชร CNC และ 45-60 วันสำหรับเครื่องจักร

ถาม: ระบบหลังการขายของคุณเป็นอย่างไร?
ตอบ: เรามีระบบหลังการขายที่ครอบคลุม ซึ่งสามารถให้บริการวิดีโอออนไลน์แบบตัวต่อตัว

ตามความต้องการของลูกค้าและบริการแบบตัวต่อตัวเพื่อแก้ไขความกังวลของลูกค้า

ถาม: วันที่จัดส่ง PCD/PCBN ว่างเปล่าเป็นอย่างไร
A: 1), PCD/PCBN Blank เราได้ลงนามในข้อตกลงหน่วยงานจีนกับแบรนด์ใหญ่ระดับนานาชาติ

ลูกค้าไม่ต้องกังวลกับปัญหาของแท้และการจัดส่ง
2) เราสามารถจัดหาผลิตภัณฑ์ที่หลากหลายด้วย PCD / PCBN Blank ลูกค้าสามารถเลือกสินค้าได้ตาม

เพื่อความต้องการที่แตกต่างกัน เรายังมี PCD ในประเทศที่พัฒนาตนเองด้วยคุณภาพสูง ราคามีการแข่งขันสูง

ถาม: ความหนาและความกว้างในการตัดของเครื่องตัดเลเซอร์เป็นอย่างไร?
A: 1), ตัดความหนา, ตัดด้านเดียวความหนาสูงสุด 4-5 มม., ตัดสูงสุดสองด้าน

ความหนา 8 10 มม.
2) ความกว้างของร่อง: 0.05-0.15 มม. ความแม่นยำสามารถเข้าถึง 0.01 มม.
