PCBN PCD Grinder เครื่องบดเครื่องมือวัสดุแข็งพิเศษประสิทธิภาพสูง
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xหมายเลขรุ่น | ZT-90CNC | ลิเนียร์สไลด์ | ชนีเบอร์เกอร์ |
---|---|---|---|
ลด | ยาสกาวะ | แกน | 5 แกน |
ชื่อ | PCBN/PCD Grinder เครื่องบดเครื่องมือวัสดุแข็งพิเศษประสิทธิภาพสูง | ||
แสงสูง | เครื่องบดเครื่องมือวัสดุแข็งพิเศษ,เครื่องบด PCBN PCD,เครื่องบด PCD วัสดุแข็งพิเศษ |
Radius Tip | 0-70mm | |
---|---|---|
Grinding pressure | 0-450N Adjustable | |
Spindle speed | 0-4200RPM adjustable | |
Grinding wheel size | 150*40*40mm (D*H*T) | |
Grinding wheel oscillation frequency | 0-45/min adjustable | |
Grinding wheel oscillation distance | 0-70mm adjustable | |
Grinding wheel height adjustment | 140mm | |
Grinding wheel stroke range | 400mm | |
Grinding wheel inclination | -13°-+24° | |
Cross table swiveling angle | 0-270° | |
Size of cross table | 210*160mm with 4 T slots | |
Workable infeed hand wheel division | 0.001mm/ 1 division | |
Spindle Power | 2.2KW | |
Dimension | 1850*2200*1650mm( L*H*W) | |
Net weight | 2000kgs |

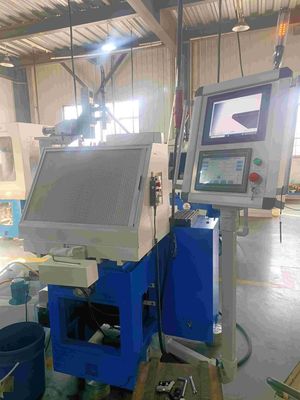

PCBN/PCD Grinder เครื่องบดเครื่องมือวัสดุแข็งพิเศษประสิทธิภาพสูง
พารามิเตอร์ทางเทคนิค
1. แกนหมุนและล้อเจียร
เส้นผ่านศูนย์กลางของล้อเจียร | 6A2 150*40*40 |
กำลังแกนหมุน | 2.2KW |
ความเร็วแกน | ปรับได้ 0-4200RPM |
ล้อเจียรเอียง | -13°-+24° |
ความดันบด | ปรับได้ 0-450N |
2. การสั่นของล้อเจียร (แกน X)
การปรับความสูงของหินเจียร | 140มม |
ความถี่การสั่นของล้อเจียร | ปรับได้ 0-45/นาที |
ระยะการสั่นของล้อเจียร | ปรับได้ 0-70 มม |
หินเจียร Oscillation Travel Range | 400มม |
3. ระบบตรวจสอบ CCD
เวลาการจัดการสูงสุด | 70 ครั้ง |
ระบบการวัด CCD | ระบบออนไลน์ |
เฝ้าสังเกต | จอมอนิเตอร์ 17 นิ้ว |
แบบอย่าง |
ZT-90CNC |
---|---|
ความละเอียดของระบบภาพ | 1280dpi*960dpi |
ขนาดพิกเซล | 3.75μm *3.75μm |
ระยะห่างของหลอดแสง | 300มม |
การขยายภาพ | 45-250 เท่า (ซูมดิจิตอล) |
รัศมีปลาย | 0-70มม |
ความดันบด | ปรับได้ 0-450N |
ความเร็วแกน | ปรับได้ 0-4200RPM |
คุณสมบัติการออกแบบ
- โครงสร้างที่แข็งแกร่งเป็นพิเศษพร้อมโครงเหล็กหล่อสำหรับงานหนัก อายุตามธรรมชาตินานกว่า 18 เดือน มั่นคงและทนทาน
- แกนหมุนสามารถรับรู้การยกและการปรับมุม ซึ่งเป็นการผสมผสานที่ลงตัวระหว่างความแม่นยำ ความแข็งแกร่ง และความคล่องแคล่ว
- CNC 5 แกน, การเชื่อมโยง 2 แกน, กระบวนการเจียระไนทั้งหมดเป็นไปโดยอัตโนมัติอย่างสมบูรณ์
- การใช้เทคโนโลยีการมองเห็นล่าสุดช่วยให้สามารถตรวจจับออนไลน์ การเจียรอัตโนมัติ หน่วยความจำพารามิเตอร์ การแจ้งเตือนข้อผิดพลาดในการตัดเฉือน ฯลฯ ปรับปรุงประสิทธิภาพการตัดเฉือน ความแม่นยำ ระบบอัตโนมัติ และความเสถียรได้อย่างครอบคลุม
- มอเตอร์แกนหมุนใช้มอเตอร์ไร้แปรงถ่าน มีเสถียรภาพและเชื่อถือได้
- ระบบนิวแมติกทั้งหมดใช้แบรนด์ JAPAN SMC เพื่อให้ได้ฟีดและการป้อนเข้าที่รวดเร็วและความยืดหยุ่นในการเจียร
- มาพร้อมกับวงล้ออิเล็กทรอนิกส์ สามารถปรับตำแหน่งของแกนตัดเฉือนแต่ละแกนได้อย่างง่ายดายและทำการเจียรแบบแมนนวลได้
- พร้อมกับเครื่องแต่งตัวหินเจียร
ตัวอย่างการบด
อุปกรณ์เสริม
มุมมองโรงงาน
ขอบเขตธุรกิจ:
เครื่องประสานสูญญากาศ
CNC/Manual Grinder สำหรับเครื่องมือ PCD/PCBN
เครื่องตัด/แกะสลักด้วยเลเซอร์, เครื่องขัด
การกระจาย PCD/PCBN Blanks ที่มีชื่อเสียงระดับโลก ผลิตวัสดุ PCD คุณภาพสูง
บริการตัดเฉือนด้วยเลเซอร์ ขัดเงา ประสาน หักเศษวัสดุแข็งพิเศษ
อุปกรณ์เสริมสำหรับการทำเครื่องมือตัด (น้ำมันจับตัวเป็นก้อน, Dressing Stick, สูญญากาศ)
แนะนำ บริษัท
CHN-TOP SCI & TECH CO., LTD. ก่อตั้งโดยบัณฑิตจากมหาวิทยาลัยซิงหัวเป็นองค์กรเทคโนโลยีขั้นสูงที่เชี่ยวชาญในอุตสาหกรรมเครื่องมือเพชร (PCD, PCBN, MD, ND, CVD) โดยผลิตอุปกรณ์การประมวลผลที่มีความแม่นยำสูง (เครื่องบดเครื่องมือ PCD/PCBN, เครื่องประสานสูญญากาศ, เครื่องตัดและแกะสลักด้วยเลเซอร์, ศูนย์แปรรูปด้วยเลเซอร์) .เราให้บริการก่อนการตัดเฉือน (การตัดด้วยเลเซอร์ PCD/PCBN การประสานเครื่องมือ การแกะสลักร่องคายเศษ การขัดและการขัด ฯลฯ) และจัดจำหน่ายช่องว่าง PCD/PCBN ที่มีชื่อเสียงระดับโลกยังให้คำปรึกษาอย่างมืออาชีพและบริการด้านเทคนิคขั้นสูง
เราเป็นโรงงานครบวงจรเพียงแห่งเดียวของคุณในด้านการประมวลผลวัสดุแข็งพิเศษที่มีชื่อเสียงในตลาดโลก
